Máy sấy gỗ chân không cao tần là loại máy sấy tiên tiến với nhiệt độ thấp trong môi trường chân không. Nó có kích thước nhỏ hơn so với máy sấy thông thường, nhưng lại hoạt động nhanh hơn rất nhiều. Máy sấy này phù hợp với tất cả loại gỗ, bao gồm veneer, lamina, ván, gỗ dày, và cả gỗ cứng với kích thước lớn.
Máy sấy gỗ chân không tần số cao là giải pháp hoàn hảo cho các tấm mỏng như veneer hoặc ván sàn, vì nó cung cấp chu kỳ sấy ngắn và loại bỏ vấn đề cong hoặc co ngót. Nó cũng hoạt động tốt với các loại gỗ dày và cứng như Merbau, Mahogany, v.v.
Máy sấy gỗ HF cung cấp chất lượng sấy tốt, độ ẩm đồng đều, không bị tách tia hoặc tách tia bất kỳ bên trong hay bên ngoài gỗ. Thời gian sấy ngắn sẽ giúp đáp ứng nhu cầu sản xuất của khách hàng một cách hiệu quả
Nguyên lý máy sấy gỗ chân không tần số cao
Máy sấy chân không gỗ tần số cao sử dụng năng lượng điện trường cao để gia nhiệt gỗ một cách đồng nhất. Cường độ gia nhiệt phụ thuộc vào độ ẩm của gỗ và di chuyển của độ ẩm phụ thuộc vào độ thấm của gỗ và áp suất từ bên trong.
Trong môi trường chân không, nhiệt độ sôi của nước giảm khi áp suất giảm, tức di chuyển của nước qua gỗ tăng lên, cho phép thời gian sấy ngắn hơn đạt được tại áp suất thấp.

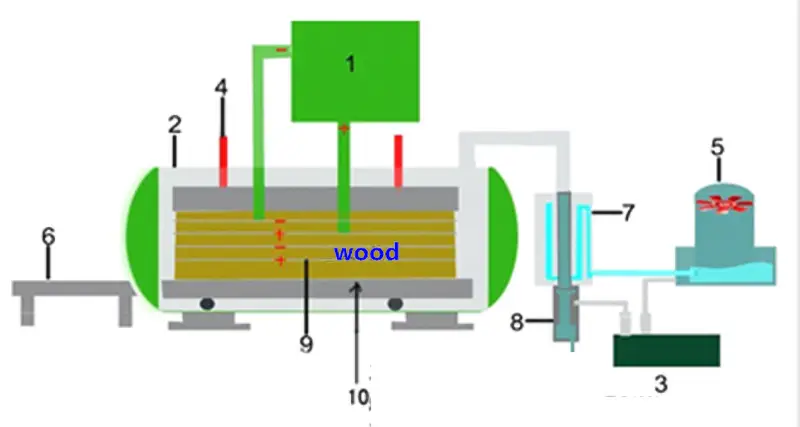

Cấu tạo máy sấy chân không
1. Máy phát HF
2. Thùng sấy
3. Bơm chân không
4. Áp suất thủy lực
5. Đường dẫn nạp liệu
6. Tháp giải nhiệt
7. Bộ giải nhiệt
8. Bộ tách hơi
9. Tấm điện cực gia nhiệt HF
10. Thiết bị nâng gỗ
Máy sấy gỗ chân không cao tần
Việc sấy gỗ chân không được hoàn toàn tự động hoá bởi hệ thống điều khiển PLC, cho phép những người không có nhiều kinh nghiệm về sấy gỗ cũng có thể tạo ra sản phẩm tốt. Quá trình sấy được giám sát chính xác và ổn định bởi hệ thống, đảm bảo chất lượng và an toàn cho người dùng và thiết bị.
Thông số kỹ thuật máy sấy gỗ chân không
MODEL | HFVD30-SS | HFVD45-SS | HFVD100-SS | HFVD120-SS | |
Kích thước tổng thể (mm) | Máy phát điện HF | 1100 * 960 * 1950 | 1100 * 960 * 1950 | 1250 * 1250 * 2050 | 1250 * 1250 * 2050 |
Xe tăng | 4200 * 2150 * 2000 | 5700 * 2150 * 2000 | 7300 * 2300 * 2200 | 9300 * 2300 * 2200 | |
Trọng lượng thô | 6,4T | 7,3T | 10T | 11T | |
Đường kính trong (mm) | Ф1700 | Ф1700 | Ф1900 | Ф1900 | |
Kích thước chồng gỗ (mm) | 3000 * 1000 * 1000mm | 4500 * 1000 * 1000mm | 6000 * 1300 * 1300mm | 8000 * 1300 * 1300mm | |
Sức chứa gỗ xếp chồng lên nhau | 3m 3 | 4,5m 3 | 10m 3 | 13m 3 | |
Công suất đầu ra HF | 30Kw | 30Kw | 50Kw | 50Kw |
Dao động HF | 6,78MHz | Làm mát trong bể | Hệ thống ngưng tụ |
Sự bảo vệ | Bảo vệ quá tải / Áp suất gió làm mát | Độ dày bể | 12mm |
Chế độ quay | Phát hiện / Khởi động giai đoạn Filament 2 / Bảo vệ mất pha Tụ điện chân không biến đổi | Cách xếp chồng | Thủ công |
Loại làm mát | Buộc làm mát bằng gió | Cách cho ăn | Hoàn toàn tự động |
Phụ tùng chính | Schneider / Siemens / Omron | Sức ép | 4T / 6T / 8T |
Hệ thống thủy lực | Đài Loan-KOMPASS | Sức mạnh của bơm chân không | 7,5Kw |
Nhiệt độ | 45-70 ℃ | Phạm vi chân không | -0.07- -0.09Mpa |
Kiểm tra nhiệt độ | Cảm biến nhiệt độ bằng sợi quang thủy tinh, không bị ảnh hưởng bởi nhiễu HF | Loại làm mát | Bơm chân không vòng nước bằng thép không gỉ |
Kiểm tra độ ẩm | Hệ thống trọng số theo thời gian thực | Hệ thống điều khiển | PLC hoàn toàn tự động |
Khử nước | Hoàn toàn tự động | Nhiệt độ bên ngoài | 1 ℃ -45 ℃ |
QUY TRÌNH SẢN XUẤT
- Xếp gỗ lên xe tải và đặt điện cực sau khi lớp hoàn thiện.
- Đẩy vào bồn chứa và đóng cửa.
- Khởi động hệ thống: bơm chân không khởi động trước, khi nó đạt đến giới hạn cài đặt, nguồn HF sẽ tự động bắt đầu làm nóng.
- Khi HF gia nhiệt đến nhiệt độ giới hạn tối đa đã đặt, HF dừng và chờ, sau khi nhiệt độ giảm xuống giới hạn tối thiểu, bộ tạo HF bắt đầu nóng trở lại, trong chu kỳ này, áp suất chân không luôn ở gần -0,09Mpa, nếu nó giảm xuống dưới đặt giới hạn, bơm chân không tự động khởi động.
- Khi chu trình sấy kết thúc, cảm biến trọng lượng sẽ tính toán và dừng tất cả hệ thống, kết thúc quá trình sấy.
Giá máy sấy gỗ chân không
Khách hàng quan tâm và cần báo giá máy sấy gỗ chân không SUNSAY hãy liên hệ:
Hãy liên hệ đến máy sấy SUNSAY qua Hotline (Zalo): 0935.995.035 – 094.110.8888 . Máy sấy SUNSAY sẽ hỗ trợ bạn!
